토목시공기술사_서술형_용수가 많고 불량한 지형에 터널 굴착 시 보조공법

문) 용수가 많고 불량한 지형에 터널 굴착시

보조공법에 대하여 기술하시오

Ⅰ. 개요

 1. 용수가 많고 지반이 불량한 지형의

터널 굴착시 용수 과다로 굴착이 어렵고,

S/C 탈락, R/B 성능 저하 등의 문제가 있다.

 2. 이에 따라 터널 보조공법으로 막장에

대한 안정대책, 용수에 대한 안정대책,

침하대책을 선정하여 시공해야 한다.

3. 지반의 상황에 맞게 적절한 보조공법을

선정하여 시공해야 하며, 계측관리를 통한

터널의 안정성 확보고 필요하다.



Ⅱ. 터널 굴착시 안정성 확보의 중요성(보조공법 필요성)

- 막장 거리에 따른 붕괴 포텐셜 그래프,

- 응력-변형률, 시간관계 그래프 작성



Ⅲ. 용수가 많고 지반이 불랴한 지형의 특징

1. 용수과다

 지보재 - 숏크리트: 부착성 저하

           - 록볼트: 시공성 부식 발생

 토질 - 암: 내부마찰각 저하

        - 토사 : 간극수압 상승 → 전단강도 저하

Ⅳ. 터널 시공시 용수처리와 막장 안정 보조공법의 종류

 1. 용수에 대한 대책

 - 배수공법: 깊은 우물(지하수위 저하), 수발공(지하수위 저하, 선진보링공 이용

 - 지수공법: 압기공, 지반 그라우팅

 2. 막장 안정 대책

 - 천단부: fore polling, 강관다단그라우팅, 지반 그라우팅

 - 막장면의 안정: 막장면 숏크리트, 록볼트, 지반 그라우팅

Ⅴ. 용수가 많고 지반이 불량한 지형의 터널 보조공법 특징

 - fore polling, 강관다단 그라우팅, FRP 그라우팅 비교표 작성



Ⅵ. 터널 보조공법의 발전 flow

 fore polling -(변위발생)- pipe roofing-(지수문제)

-강관다단그라우팅-(부식발생)-FRP그라우팅

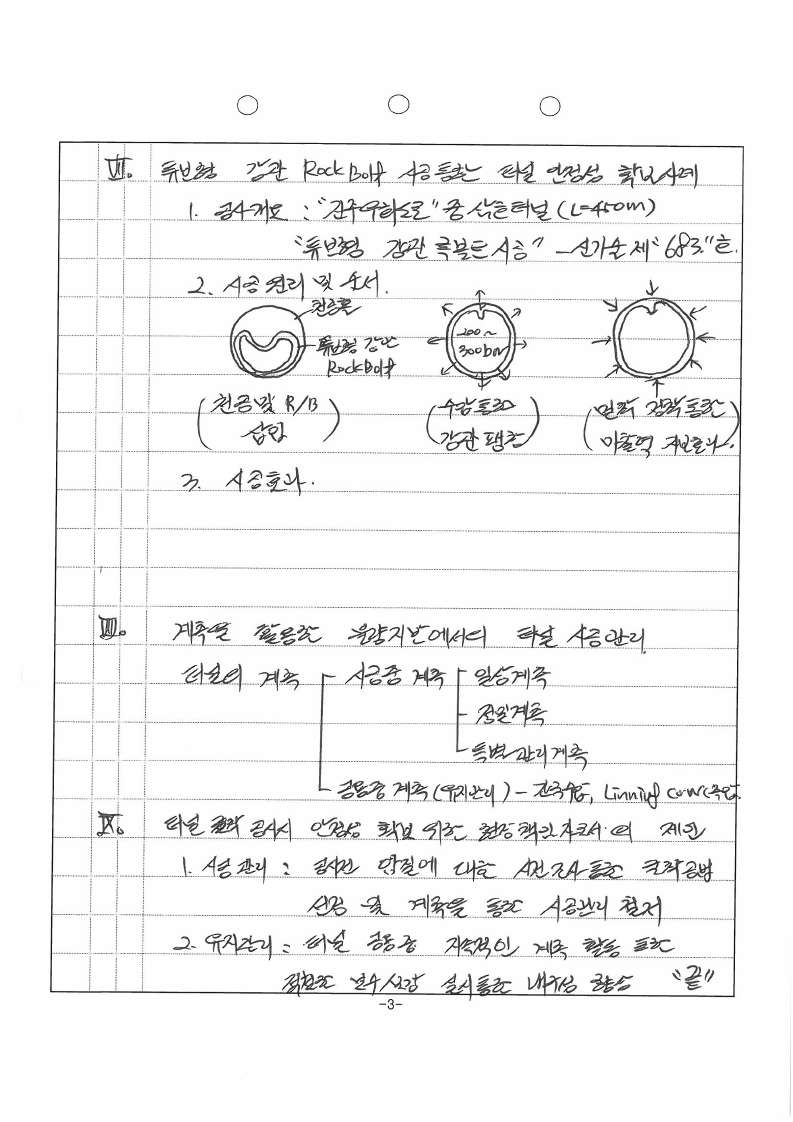

Ⅶ. 튜브형 강관 Rock-bolt 시공 통한 터널 안정성 확보 사례

 1. 공사개요: 0000도로 중 00터널(L=450m)

 2. 시공원리 및 순서

 천공 및 록볼트 삽입 - 수압통한 강관 팽창 - 밀착 정착통한

마찰력 지보효과

3. 시공효과 : 타공법 비해 단시간에 안정화로

공법의 경제성 및 시공성 향상



Ⅷ. 계측을 활용한 불량한 지반에서의 터널 시공관리

 터널의 계측 - 시공중 계측: 일상계측, 정밀 계측, 특별관리 계측

                 - 공용중 계측(유지관리) - 간극수압, Linning con'c 측압



Ⅸ. 터널 굴착 공사시 안정성 확보 위한 현장 책임자로서의 제언

 1. 시공관리: 공사전 암질에 대한 사전조사 통한 굴착공법 선정

  및 계측을 통한 시공관리 철저

2. 유지관리: 터널 공용중 지속적인 계측활동 통한

적절한 보수보강 실시하여 내구성 향상
