서술형 문제입니다.
문) 콘크리트 구조물 내구성 저하원인 및
내구성 증진을 위한
설계 및 시공시 방안에
대하여 기술하시오.
Ⅰ. 개요
1. 콘크리트 구조물의 내구성 저하 원인은
설계, 시공의 결함과 환경영향에 의한
열화 현상에 있으며,
2. 내구성 증진을 위해서는 내구지수 증가와
피복두께 증가, 구조물의 표면 보호,
고강도 con'c 사용 등이며
3. 시공시 관리 방안으로는 내구성 증진을 위한
첫단계인 다짐관리로부터 시행되어야 한다.
Ⅱ. 콘크리트 구조물의 내구성에 영향을 주는 요인
1. 내구설계: 내구지수(Dt) ＞환경지수(Et)
2. 내구수명: 결정요인+저하요인+연장요인
3. 내구평가:
Ⅲ. 콘크리트 구조물의 복합열화에 의한
내구성 저하 Mechanism
- 복합열화 도표 작성(첨부 참조)

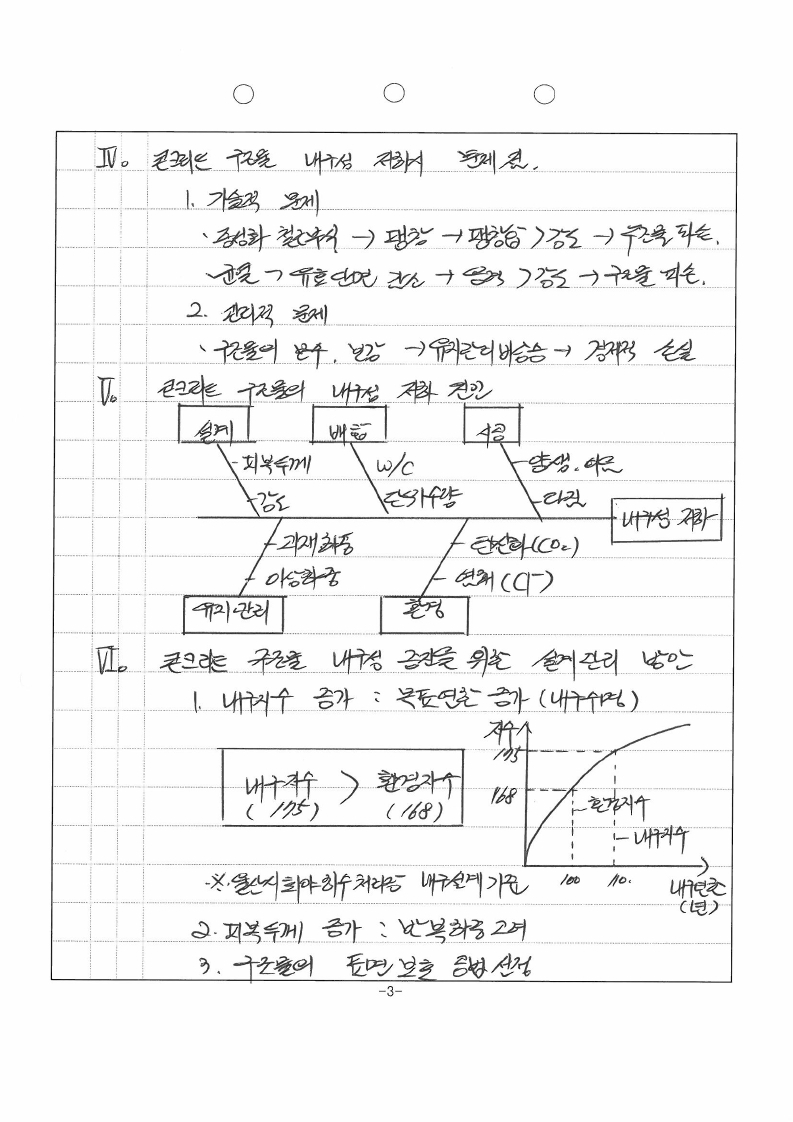

Ⅳ. 콘크리트 구조물 내구성 저하시 문제점
1. 기술적 문제
-중성화 철근부식-팽창-팽창압 ＞ 강도 - 구조물 파손
-균열 - 유효단면 감소 - 응력 ＞ 강도-구조물 파손
2. 관리적 문제
-구조물의 보수, 보강-유지관리비 상승-경제적 손실
Ⅴ. 콘크리트 구조물의 내구성 저하 원인
-설게: 피복두께, 강도
-배합: w/c비, 단위수량
-시공: 양생, 이음, 다짐
-유지관리: 과재하중, 이상하중
-환경: 탄산화, 염해
Ⅵ. 콘크리트 구조물 내구성 증진을 위한
설계 관리 방안
1. 내구지수 증가: 목표 연한 증가(내구수명)
2. 피복두께 증가: 반복하중 고려
3. 구조물의 표면 보호 공법 선정
Ⅶ. 콘크리트 구조물 내구성 증진을 위한 시공관리 방안
1. 구조물 표면처리: 에폭시 방수
2. 구조물 자체 밀실: 가장 경제적
-충분한 다짐: 재료분리 주의
-양생관리: maturity 관리
-침투성 방수: 고강도 con'c 효과 미비
3. 철근 피복: 부착강도 저하 주의
Ⅷ. 콘크리 구조물 내구성 증진을 위한 시공사례
1. 원안: 모체 침투성 방수
문제점: 고강도 con'c 효과 미비
침투성 저하 - 방수성 저하
2. 대안: 에폭시 표면 방수
- 균열 진행 완료후 - 수밀성 확보
※ 성능 강조형 VE사례
Ⅸ. 콘크리트 구조물의 내구성 증진을 위한 제언
1. 콘크리트 구조물의 내구성 결정요인은 설계, 시공과
열화현상에 의해 저하되며, 유지관리를 통해 연장
2. 따라서 가장 경제적인 내구성 증진 방안으로는
시공시 피복두께 확보, 밀실한 다짐으로
환경영향을 최소화 하는 것이 무엇보다
중요하다고 판단됨
