토목시공기술사_서술형_터널굴착 방법의 종류별 특징 및 현장관리시 주의사항

서술형 문제입니다.

문) 터널 굴착 방법의 종류별 특징에 대하여 기술하고

현장 관리시 특히 주의하여야 할 사항에 대해 기술

Ⅰ. 개요

 1. 터널 굴착 방법에는 발파를 이용한 NATM공법과

기계식 굴착 방법이 있다.

 2. 터널의 굴착 공사시 특히 주의해야 할 사항은

 계측을 바탕으로 한 안정 관리가 가장 중요하다.

 3. 또한 여굴 최소화를 통해 터널공사의 경제성을

확보할 수 있도록 시공관리가 필요하다.



Ⅱ. 터널 굴착방법 선정시 고려사항

※ 모식도 작성 요령 참고하여 작성하세요~

 1.지반조건

 - 지질상태, 지하수 상태

2. 시공조건

 - 굴착장비, 운반방법, 공사기간

3. 터널조건(구조적 조건)

 - 연장, 폭, 규모

  4. 환경조건

 -환경, 공해 및 기후조건

 5. 경제성(추가)



Ⅲ. 암반 반응 곡선에 의한 터널 안정화 대책

 (첨부 사진 참고하여 정확하고 자세히 작성하세요!!)

Ⅳ. 터널 굴착 방법의 분류

 1. 발파 이용방법

 - NATM, 실긍셸, 더블셸

 2. 발파 미이용 방법

 - 기계: TBM, Shield 공법

 - 무진동, 미진동 파쇄

Ⅴ. 터널 굴착방법의 종류별 특징

 - NATM과 기계식 굴착의 비교표 참고



Ⅵ. 터널 굴착방법 중 발파에 의한 시공순서

및 중점 관리사항

 천공-장약-발파 및 호나기-버럭처리

1. 여굴최소화

 - 천공시: look out, 숙련공 확보 및 교육

 - 발파시: over break, 제어발파

2. 계측관리

 -일상계측: 경내 관찰조사(face mapping)

 -정밀계측: 지중 침하, 쇼크리트 응력 측정

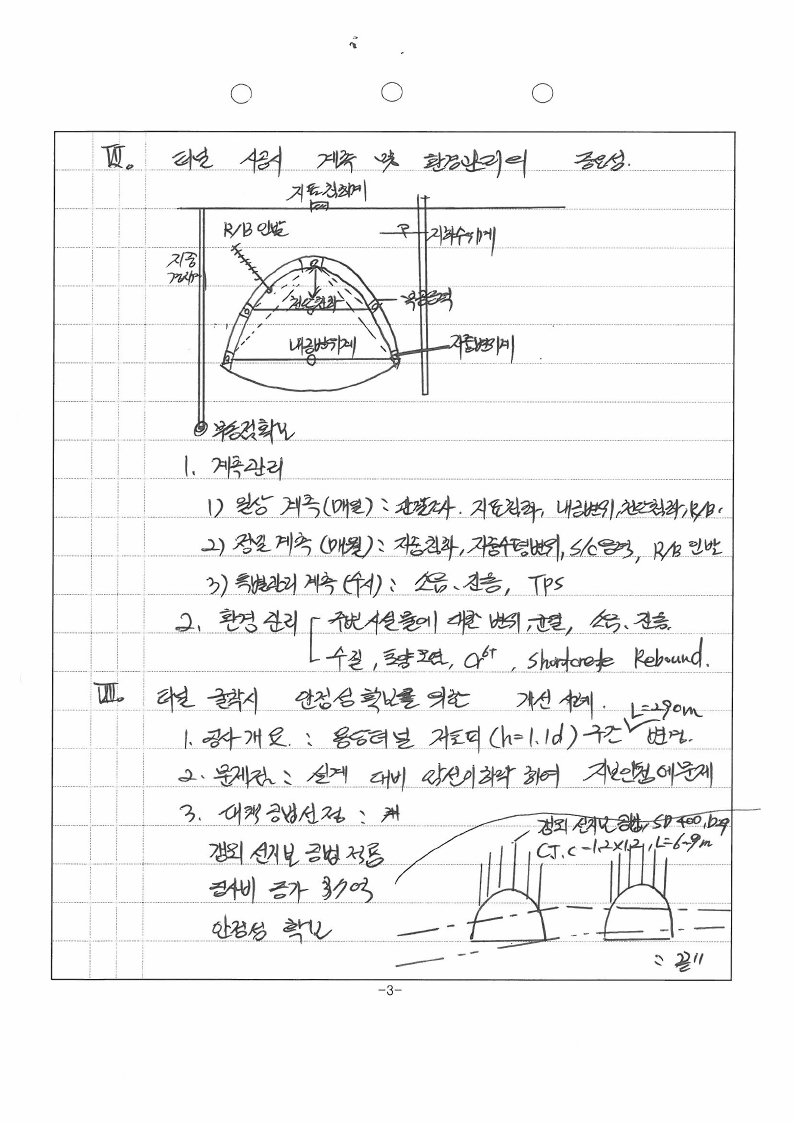

Ⅶ. 터널 시공시 계측 및 환경관리의 중요성

 - 첨부자료 모식도 참고(크고 정확하게)

 1. 계측관리

 1) 일상계측(매일): 관찰조사, 지표침하, 내공변위,

천단 침하, 록볼트

 2) 정밀계측(매월): 지중침하, 지중 수평변위,

쇼크리트 응력, 록볼트 인발

 3) 특별관리 계측(수시): 소음, 진동, TPS

2. 환경관리

 - 주변시설물에 대한 변위 균열, 소음 진동

 - 수질, 토양오염, 크롬6가, 쇼크리트 리바운드 처리



Ⅷ. 터널 굴착시 안정성을 확보하기 위한 개선사례

 1. 공사계요: 00터널 저토피(h=1.1d) 구간(L=290m) 변경

 2. 문제점: 설계대비 암선이 하락하여 지보 안정에 문제

 3. 대책공법 선정

 갱외 선지보 공법 적용, 공사비 37억여 원 증가, 안정성 확보
